助焊劑模塊

● 可單頭噴涂，也可雙頭噴涂(選配)。

● 采用進口高精密噴射閥，噴口直徑0.178mm。

● 噴助焊劑XY軸定位精度 ≤±0.05mm。

● 助焊劑噴涂支持霧化和滴噴式噴涂。

● 助焊劑存儲液位監測。

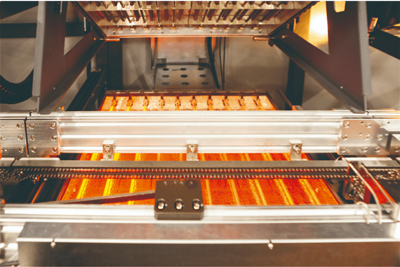

                              預熱模塊

● 預熱工位采用上部熱風下部紅外方式，可根據制程工藝隨時上下切換。

● 上下預熱均可根據PCB板的大小來打開不同區域的加熱管，分區域加熱以及控溫。

● 預熱溫度范圍：0-200℃,控溫精度為±2℃。

● 焊接工位也可選配上部熱風預熱，可以保證整個焊接過程中的預熱溫度，

提高焊接質量。

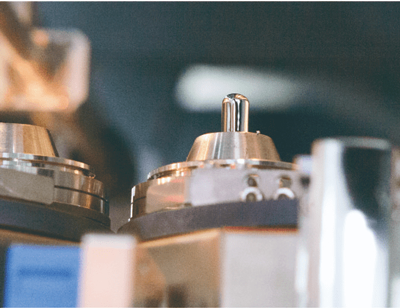

                           焊接模塊

● 波峰高度≤5mm，焊接溫度≤320℃。

● 焊錫液位自動監測，當焊錫液位下降到設定值時能報警提示。

● 噴咀和底座采用磁性系統相連，可快速更換噴咀。

● 焊接過程可視化攝像監視，配備照明和攝像系統。

● 雙缸調節距離80-169mm(選配時有效)。

機臺參數

型號

EL9W5050ZD1A

EL9W6060ZD1A
