關鍵指標

.集成熱像儀系統檢測耐火材料損失、損壞或磨損引起的窯爐熱點

.描繪整個窯爐面和實時顯示熱像圖

.早期識別操作異常等情況，如火焰位置和形狀不正確

.延長窯爐和耐火材料的使用壽命

.集成整合了針對窯爐的關鍵參數的監控

.3D成像和耐火材料管理軟件支持多達4個掃描測溫儀

.陰影區熱點檢測分辨率能夠達到“一塊磚”精度

.故障安全“超溫點”報警輸出（無需電腦）

.通過OPC與其他程序通訊

.可靠的光纖通信以防止電氣干擾（雷電、接地或EMI問題）

.模塊化設計簡化了安裝和服務

.多級安全設置”

產品概述

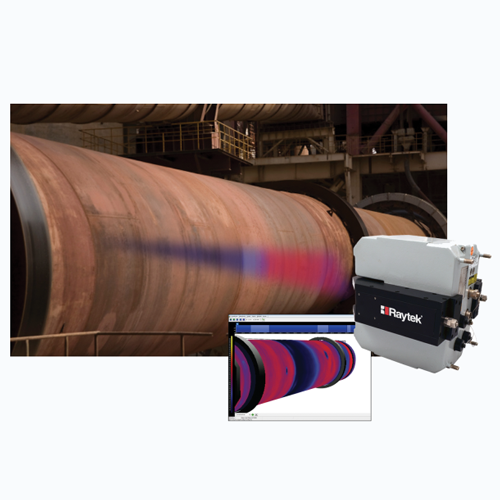

CS210回轉窯熱成像系統，是一個綜合監控系統，能夠?qū)崿F(xiàn)對回轉窯爐檢測熱點，從而避免代價高昂的設備損壞和減少非計劃停機時間。具備多個可選功能，并可以完全集成顯示，包括陰影傳感，燃燒區監測，輪胎滑移量，風扇控制，耐火材料管理和三維實時視圖。
回轉窯的窯體溫度沿窯的整個長度進行監測，為耐火材料的情況提供基本的指示。由點溫儀提供的“陰影”區域的溫度數據可由多達4個單點傳感器提供給一個掃描儀，并無縫集成到一個完整的熱圖像中?？蛇x的燃燒區和輪胎滑移量監測可以集成到熱成像系統，使所有信息顯示在控制室的一個屏幕上，并且所有異常事件數據都會存儲在一個通用的歷史數據數據庫中。
配合所有的選項和配件，將該cs210系統擴展成為一個綜合窯爐監控工具。

DataTemp? CS210軟件

簡單易懂的Windows? Datatemp CS210軟件提供了簡單的配置和啟動功能。CS210系統軟件可以在普通電腦上運行，數據傳送使用標準的以太網或COM端口。圖形用戶界面是專門為窯應用程序設計的，因其設置和使用簡單，需要很少的對于操作員的培訓即可熟練使用。三維視圖和耐火管理軟件選項使窯和耐火材料可以通過一個集成的耐火管理數據庫來控制和跟蹤，并通過一個友好的簡單易懂、實時的三維視圖來完成可視化。

環境保護箱

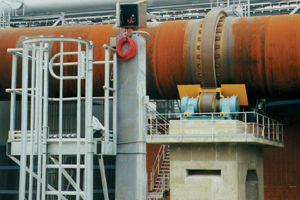

為了保證MP150行掃描儀能夠可靠的運行在惡劣的環境中，在CS210熱成像系統的設計中，掃描儀使用了堅固的鑄鋁外殼與安裝在現場的不銹鋼保護箱配合使用。該保護箱包括一個可調節的安裝支架，以使掃描器沿著回轉窯軸線對準，安裝導軌允許掃描儀實現快速拆裝，快速斷開空氣凈化和水冷的配件，以及易于更換的觀察窗。

相關應用：

水泥加工窯殼溫度紅外監測

水泥加工用的旋轉窯由鋼制成，襯有陶瓷耐火材料以保護鋼免受燃燒器的熱量 (1500℃)。
