關鍵指標

.提高效益和產品質量

.減少安裝時間并快速檢測缺陷

.驗證產品的生產工藝配置和數據文件

.自動化ISO9000質量監控

.查看完整的熱圖像和溫度分布

.自定義并顯示熱圖像上覆蓋的區域

.自動分析關鍵區域溫度

產品概述

GS150熱成像系統是一個自動測溫系統，適用于測量玻璃彎曲、成型、退火、回火工藝。GS150通過旋轉反射鏡，掃描90o視場角度，最快達到每秒150次，每條線測量點高達1024點。測量溫度啟動可以由目標進入視野觸發或外部的“觸發”信號來控制。當每個加熱玻璃通過掃描區域后，二維熱圖像或“熱像圖”將會被記錄顯示。
GS150安裝簡單，就像安裝一臺照相機一樣，只要有無遮擋的路徑，可以從上面看到玻璃通過。將預連接的電纜(隨機發貨)連接到PC上，并在GS150軟件中輸入安裝尺寸，就完成了安裝過程。

GS150軟件

GS150熱成像系統可以讓你看到玻璃制造過程中所發生的事情。 劃分出的網格表示爐子中的元件加熱區域。每個區域的平均溫度都顯示在系統的一角。每個應用程序?qū)⒏鶕?jù)不同的加熱器大小和位置設定獨特的區域。每個區域的溫度顯示為平均值、最大值或最小值?？梢耘渲么谢蚰M量，以提供與每個區域溫度匹配的輸出信號。    熱圖像數據文件會被存儲，以便后續分析和顯示。當光標在熱圖像周圍移動到選定的位置時，光斑溫度和位置（x和y坐標）將會出現在任務欄上。將光標移動到選定的點，軟件將會在在機器方向和交叉機器方向相交于該點位置顯示相應的溫度分布。

GS150LE低發射率玻璃熱成像系統（Low-E）

GS150LE低發射率玻璃熱成像系統（Low-E）基于成熟的RaytekGS150系統，專門為監控和優化單面涂覆低反射涂層的平板玻璃鋼化過程而設計。

該系統具有發射率自動校正模式，可調節不同玻璃品種之間的變化。它允許用戶設置預定義的方法，以適應頻繁的產品更改。

通過快速檢測玻璃內部的熱異常并識別有缺陷的加熱元件，GS150LE能幫助玻璃加工廠提高產品質量和一致性，并減少廢品。

附加功能

· 查看完整的熱圖和溫度剖面

· 溫度或外部觸發啟動后得到的熱圖像“快照”

· 區域溫度分布的自動分析(最小、最大、平均、梯度等)

· 故障安全報警記錄

· 定義特定于產品的配置(配方)

· 基于事件的熱圖像保存和存檔功能，用于分析溫度數據

· 通過靈活的系統接口與現有的可視化和控制系統進行簡單的連接:OPC或DDE，模擬或數字輸出模塊，串行RS232端口，以太網

相關應用：

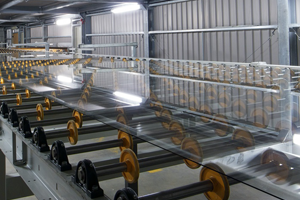

平板玻璃鋼化

平板玻璃的鋼化是通過在連續爐或往復爐中加熱和淬火來實現的。這一過程通常是在兩個獨立的室中進行的，而其中的淬火則是用大體量氣流來實現的。這種應用可以是大體量低混合或低混合大體量。

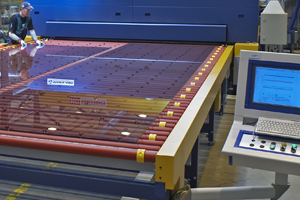

平板/浮法玻璃工藝

浮法玻璃是用熔融金屬（通常為錫）床上漂浮的熔融玻璃制成的一種玻璃板。其優點是厚度均勻且表面平整。離開錫槽后，玻璃板穿越冷卻爐并逐漸冷卻，從而在沒有應變的情況下退火并且不會因溫度變化而破裂。

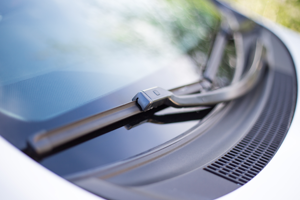

汽車玻璃-玻璃成型和層壓

本應用涉及汽車和卡車/公共汽車擋風玻璃的自重彎曲 (sag-bending) 成型。玻璃板被加熱直至進入粘彈相 (viscoelastic phase)，接著玻璃落入成型機以形成所需形狀。
