QUICK 3D AOI A300T

技術特點

● 高速高精度，直線電機平臺

● 先進的3D算法，真實重建3D信息

● 4/8向高角度投影，有效減輕陰影影響

● 摩爾條紋可實時調整，應對不同反射率及不同高度的器件檢測

● 2D與3D算法完美融合

● 自適應顏色算法，不受基板顏色影響

● 多重定位以及動態高度基準算法，消除板彎影響

技術優勢

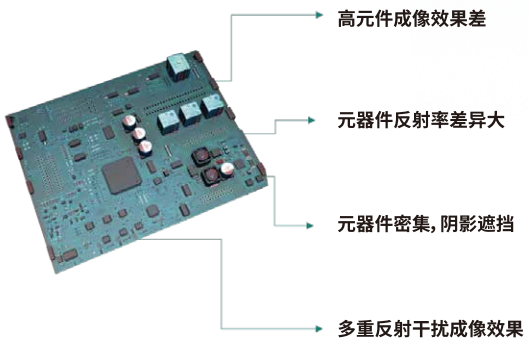

▲ 三頻摩爾紋兼顧精度與高元件成像效果

▲ HDR技術使各種反射率元件都能完美成像

▲ 高角度多路投影，減小陰影遮擋

▲ 智能融合算法高效提取有效數據，剔除噪聲，印制多重反射。

設備參數

EPOCH A300T/A300T-D
使用場景		SMT爐前爐后檢查
光學影像系統	相機	12MP高速相機
	照明光源	多角度RGBW光源，四方向投影
	光學分辨率	10μm/15μm
	檢測速度	450ms/FOV
編程方式		手動編程、CAD數據導入自動應對元件庫、AI編程
缺陷檢測	元器件缺陷	偏移、缺件、歪斜、立碑、倒立、翻件、錯件、破損、極性
	焊點缺陷	拉尖、吹孔、錫珠、焊盤少錫/多錫、橋連、翹腳、金手指污染/劃痕
X-Y控制系統		直線電機
X-Y軸定位精度		5μm
PCB載板尺寸		50×50mm（Min）~510×500mm（Max）
PCB彎曲度		<5mm
PCB可測厚度		0.6-5mm
PCB流線高度		880-920mm
PCB流向		左進右出、右進左出（出廠前設定）
軌道承重		15kg
軌道調寬/輸送		自動調寬，皮帶輸送
可過元器件高度限制	上端	45mm
	底部	45mm
重量		900kg
機臺尺寸		100015001650mm
電源要求		200-240v，單相，50/60Hz，3kVA
氣源要求		5-6 bar
設備安規		符合CE 安全標準
軟件		離線編程軟件（標配）、維修站軟件（標配）、SPC（選配）、MES對接軟件（選配）
