QUICK A200T

技術特點

● AI算法&常規檢測融合使用，漏判率接近零

● 圖像無縫拼接技術，消除圖像扭曲及明暗分離

● 自定義光源組合算法，可以根據不同的缺陷類型，選擇最優的光源算法組合

● 行業領先的純白光檢測技術，有效去除背景干擾

● 有高速飛拍、停拍、局部飛拍三種采圖模式，可一鍵切換

● 基于深度學習，可整板檢測錫球、多件以及PCB劃傷

● 自帶相機讀碼功能，也可外接掃碼槍

● 支持混料生產模式，可以同時加載5種不同的機種

● 輸出整圖功能，測試結束時輸出整板圖像，滿足后期可追溯需求

技術優勢

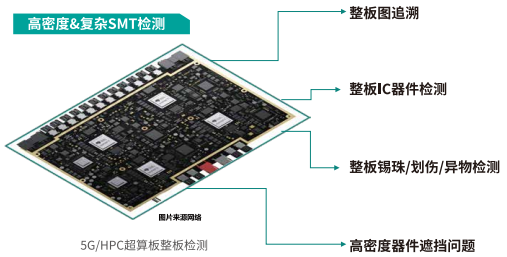

▲ 高速飛拍+無縫拼接獲取整板圖像

▲ AI深度學習提升高器件反光、高密度組裝元器件破損、整板錫珠/劃傷/異物的檢出率和直通率

設備參數

EPOCH A200T/D系列
使用場景		SMT回流爐前爐后檢查
光學影像系統	上/下視相機	5MP/12MP高速相機
	照明光源	多角度高亮白光
	光學分辨率	4.3μm/10μm/15μm/20μm
	檢測速度	飛拍速度430mm/s （15μm）
缺陷檢測	元器件缺陷	缺件、立碑、側立、極反、旋轉、偏移、OCV、損件、反件、翹立、異物、浮焊
	焊點缺陷	拉尖、吹孔、錫珠、焊盤少錫/多錫、橋連、翹腳、金手指污染/劃痕、圓度
	Mini Led缺陷	固重、漏固、固翻、固反、固偏、側立、浮高、旋轉、死燈、異物、內部短路、偏移、溢錫、短路、異物不良、空焊冷焊
X-Y控制系統		高精度滾珠絲桿驅動
X-Y軸定位精度		10μm
最小PCB載板尺寸		50×50mm
最大PCB載板尺寸		A200T:470×510mm A200T-D:單軌模式510×620mm，雙軌模式510×330mm
PCB可測厚度		0.6-5mm
PCB流線高度		880-920mm
軌道承重		8kg
軌道調寬/輸送		自動調寬，皮帶輸送
可過元器件高度限制	上端	A200T/T-D: 28-50mm
	底部	A200T/T-D: 60mm
重量		750kg/-D型號900kg
電源要求		200-240v，單相，50/60Hz，3kVA
氣源要求		5-6 bar
軟件		離線編程軟件（標配）、維修站&SPC管理系統（選配）、深度學習系統（選配）
