QUICK A200CZ

技術特點

? AI算法&常規檢測融合使用，漏判率接近零

? 圖像無縫拼接技術，消除圖像扭曲及明暗分離

? 自定義光源組合算法，可以根據不同的缺陷類型，選擇最優的光源算法組合

? 有高速飛拍、停拍、局部飛拍三種采圖模式，可一鍵切換

? 基于深度學習，可整板檢測錫球、多件以及PCB劃傷

? 自帶相機讀碼功能，也可外接掃碼槍

? 輸出整圖功能，測試結束時輸出整板圖像，滿足后期可追溯需求

技術優勢

▲ 高速飛拍+無縫拼接獲取整板圖像

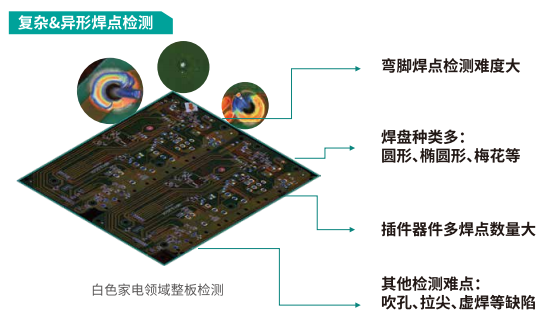

▲ Al深度學習模型解決焊盤種類多，異形焊點誤判率高，同時針對大小不一，位置不定的吹孔、拉尖、虛焊提升直通率

設備參數

EPOCH A200CZ
使用場景		SMT回流爐前爐后檢查
光學影像系統	上/下視相機	5MP/12MP高速相機
	照明光源	多角度高亮白光
	光學分辨率	15μm
	檢測速度	飛拍速度430mm/s
編程方式		手動編程、CAD數據導入自動對應元件庫、AI編程
缺陷檢測	元器件缺陷	偏移、缺件、歪斜、立碑、倒立、翻件、錯件、破損、極性
	焊點缺陷	拉尖、吹孔、錫珠、焊盤少錫/多錫、橋連、翹腳、金手指污染/劃痕
X-Y-Z控制系統		高精度滾珠絲桿驅動、Z軸行程100mm
X-Y-Z軸定位精度		10μm
PCB載板尺寸		50×50mm（Min）~470×510mm（Max）
PCB彎曲度		<5mm或者PCB對角線長度的2%
PCB可測厚度		0.6-5mm
可測最大元件高度		35mm
軌道承重		13kg
軌道調寬		手動
可過元器件高度限制	上端	28-50mm可選
	底部	80mm
重量		500kg
機臺尺寸		100013501400mm
電源要求		AC 200-240V，單相，50/60Hz
氣源要求		5-6 bar
設備安規		符合CE安全標準
軟件		離線編程軟件（標配）、維修站&SPC管理系統（選配）、深度學習系統（選配）、條碼系統（選配）
